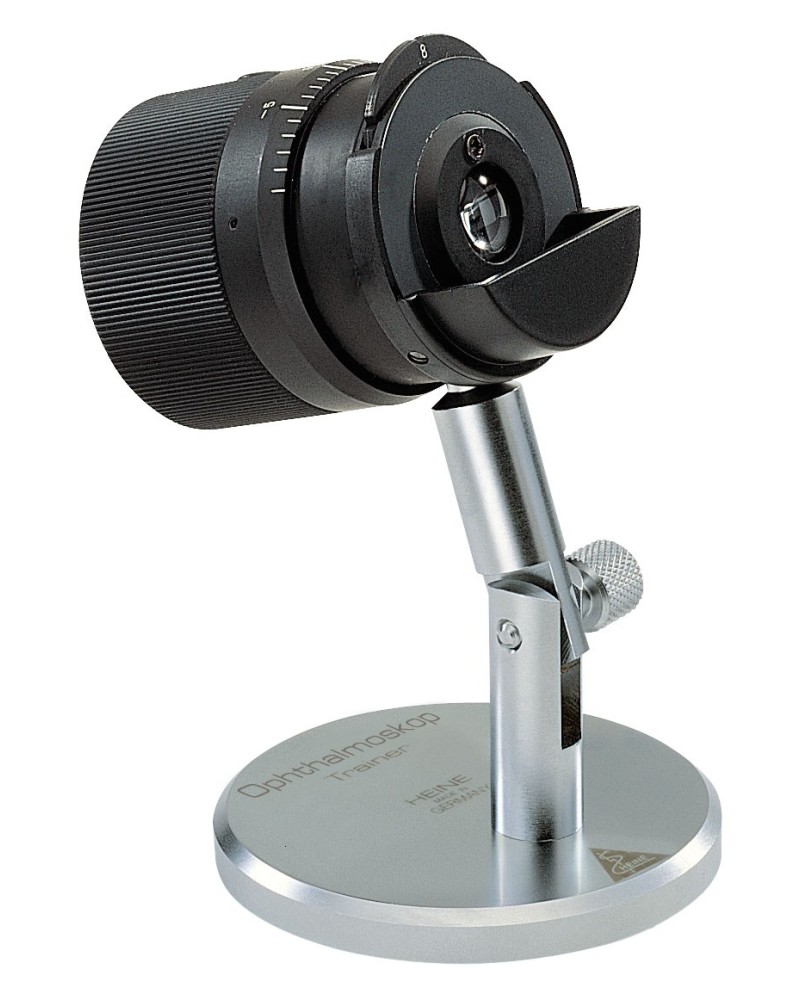

Ophtalmoscope Trainer HEINE - Modèle Eye

Cet œil modèle a été développé pour l'environnement d'enseignement. C'est le premier modèle ajustable de HEINE à imiter l'œil humain. Précis, durable et avec une multitude d'utilisations, il simplifie le processus d'apprentissage et encourage l'étudiant à pratiquer avec l'ophtalmoscope.

Informations générales

• L'ophtalmoscope Trainer HEINE n'est pas destiné à être utilisé sur des patients et n'est pas un produit médical selon la directive 93/42 EWG / CEE / CEE.
• L'appareil est utilisé pour apprendre et pratiquer l'examen ophtalmoscopique avec l'ophtalmoscope direct ou indirect. Il n'est pas recommandé pour la rétinoscopie, à la place, nous recommandons le formateur HEINE Skia / Retinoscope C-000.33.011.
• Nous ne sommes pas en mesure de donner une introduction complète à l'ophtalmoscopie et à son application en réfraction dans ces instructions. Nous recommandons la littérature publiée sur ce sujet.
• Description technique
• L'optique de l'entraîneur comprend une lentille achromatique avec une ouverture de pupille et une coque incurvée de couleur orange pour imiter la rétine qui peut être déplacée le long de l'axe optique.

Données techniques

• Poids: 600 g
• Achromat: f = 18 mm
• Taille de la pupille: 2, 3, 4, 5, 6, 8 mm

Utilisation de l'instrument
Mise en place du formateur: Ajustez le corps du trainer de sorte que l'axe optique corresponde à votre axe de vision, l'angle peut être ajusté en desserrant la vis (1).
Sélection de l'erreur de réfraction: Tournez le boîtier pour sélectionner une valeur comme indiqué sur l'échelle (2).
Sélection de la taille des élèves: Six tailles de pupilles différentes peuvent être sélectionnées en tournant la molette de sélection (3). Assurez-vous que la valeur souhaitée s'enclenche. La taille de pupille sélectionnée est indiquée (4).
Utiliser des verres d'essai: Une fente est prévue devant l'objectif pour accueillir deux objectifs d'essai.
Examen ophtalmoscopique: Sélectionnez l'erreur de réfraction et la taille de pupille souhaitées. Choisissez l'ouverture requise de votre ophtalmoscope et allumez l'instrument. Approchez-vous de l'ophtalmoscope entraîneur jusqu'à environ 10 mm jusqu'à ce que vous puissiez voir le réflexe rétinien rouge. Faites tourner la molette d'objectif de votre ophtalmoscope jusqu'à ce que vous voyiez une image focalisée.
Lors de l'utilisation d'un ophtalmoscope indirect, approchez-vous du formateur avec la loupe d'ophtalmoscopie portative afin qu'une image agrandie de l'ouverture devienne visible. Continuez vers le formateur pour visualiser l'image rétinienne. Pour visualiser différents secteurs de la rétine, déplacez votre tête et la loupe en coordination autour du simulateur. L'ouverture sert d'axe de rotation. Plus l'ouverture sélectionnée est petite, plus le réflexe cornéen résultant est fort. La visualisation à travers la plus petite ouverture de 2 mm n'est possible qu'avec un ophtalmoscope de bonne qualité.
